Основные сооружения системы канализации


Экономически и технически обоснованное проектное решение, принятое с учетом местных условий и перспектив развития объекта, оснащаемого сетью канализации, называется схемой канализации.

Практическое  воплощение конкретной сети канализации можно осуществить различными техническими приемами при трассировке и определения глубины заложения трубопроводов, каналов  и коллекторов, нужного числа и расположения очистных сооружений, количества насосных станций и т.п.

Все канализационные строения всех сетей и схем канализации по своему применению делятся на две основных вида:
I. Первый вид - оборудование и строения, употребляемые для приема и транспортирования сточных вод:
а) внутренние канализационные аппараты;
б) наружную канализационную сеть трубопроводов;
в) насосные станции и напорные канализационные водоводы.

II. Второй вид:
а) очистные строения для чистки, обезвреживания, обеззараживания сточных вод и для обработки осадка;
б) выпуски очищенных вод в водоем.

К внутренним канализационным аппаратам в жилых и общественных строениях относятся санитарные приборы-приемники - унитазы, писсуары, раковины, умывальники, ванны и прочее, и системы отводных труб, стояков, выпусков в дворовые сети (рис. 1). Канализационные приемники устанавливают в кухнях, туалетных и ванных комнатах жилых, общественных и промышленных строениях.

Сточные воды отводятся по определенному маршруту: приемник - отводная труба - стояки  внутренней  канализационной системы. Стояки ставятся, обычно,  внутри отапливаемых помещений в монтажных шахтах, блоках и санитарно-технических кабинах. Верхняя точка стояка выводится через чердачное помещение выше крыши. Поскольку стояки находятся в отапливаемых помещениях, в них создается тяга воздуха, осуществляющую вентиляцию внутренней и наружной канализационной системы. Верхняя часть стояка является вытяжной трубой, на конце которой ставится флюгарка.

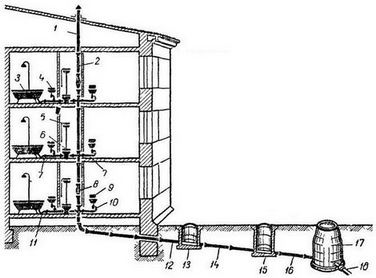

Рис. 1. Схема внутренней канализации:
1 - вытяжная вентиляционная труба; 2 - стояк; 5 - ванна; 4 - умывальник; 5 - смывной бачок; 6 - унитаз, 7 - отводная труба; 8 - ревизия; 9 - мойка или раковина на кухне; 10 - гидравлический затвор; 11 - напольный сифон; 12 - выпуск; 13 - смотровой колодец на дворовой сети; 14 - дворовая сеть; 15 - контрольный колодец; 16 - соединительная ветка; 17 - смотровой колодец на уличной сети;  18 - уличная сеть.

Для исключения  проникновения в помещение воздуха и газов между внутренней канализационной системой и санитарными приборами предусматриваются водяные затворы.

Водяные затворы в унитазах и трапах предусмотрены конструкцией приборов, а под умывальниками, ваннами, мойками и раковинами устанавливаются сифоны - специальные фасонные участки, причем один сифон может обслуживать несколько устройств. Замена воды в нем на свежую происходит автоматически после каждого слива воды в санитарный прибор. Для осмотра и очистки трубопроводов делаются ревизии и прочистки.

Сточные воды из стояков выводятся через выпуск в дворовые или внутриквартальные канализационные системы. Там, где осуществляется присоединение выпуска к дворовой или внутриквартальной канализационной системы, ставится смотровой колодец для наблюдения за работой внутренней системы и для ее прочистки при засорении.

В промышленных помещениях ставятся следующие приемники сточных вод: воронки, трапы, открытые и закрытые лотки у промышленных аппаратов и машин.

Принцип построения внутрицеховой канализационной системы в промышленных помещениях аналогичен устройству внутренней домовой системы, которая состоит из чугунных или пластмассовых труб в виде стояков, отводных труб и выпусков.

Наружная канализационная система представляет собой уложенную с уклоном разветвленную подземную систему трубопроводов  и каналов для  отвода сточных вод по принципу самотека к насосной станции, очистным сооружениям, или в водоем.

По значению, месту укладки и в зависимости от размеров наружные канализационные системы подразделяются на:
- дворовые - установленные в пределах одного владения;
- внутриквартальные - установленные внутри квартала;
- заводские - установленные на территории промышленных предприятии;
- уличные - установленные по улицам и проездам, принимающие сточные воды из дворовых, внутриквартальных и заводских систем.
