Деталировка сети
Необходимо выполнить деталировку узлов во время создания проекта наружных водопроводных систем, но только лишь после выбора применяемых материалов и диаметров трубопровода, выполняется это действие. На рабочих чертежах нужно выполнять деталировку, на которых определенными обозначениями наносится арматура и все фасонные участки, которые имеются в отдельных узлах системы. Рациональное употребление фасонных участков, во время создания конструкции узлов, ведет к уменьшению стоимости создаваемых водопроводных систем, их упрощению, таким образом, к уменьшению эксплуатационных и ремонтных затрат, еще влияет на снижение габаритных размеров колодцев и многое другое.
С установки мест расстановки задвижек и пожарных кранов берет начало еще во время выполнения работ по деталировке водопроводной системы, к подбору фасонных участков переходят лишь после этого, из которых и идет монтаж определенных узлов.

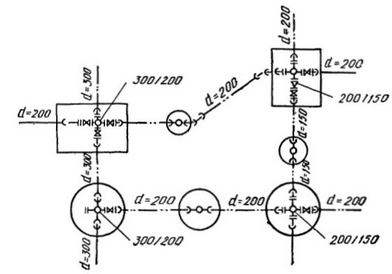

Рис.1
На рис. 1 рассмотрен пример деталировки одного из колец водопроводной сети.
Составление спецификаций на фасонные участки происходит в будущем, с употреблением деталировки, арматуры, которые употребляются для создания этой водопроводной системы.
