Водоприемники руслового типа, оборудованные отстойниками
В некоторых случаях необходимо включать отстойники наподобие выкопанных в земле бассейнов в схему узла речных водоприемных сооружений (чаще руслового типа).

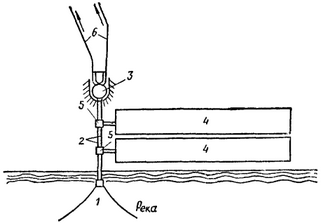

Рис. 1
Схематическое изображение компоновки такого сооружения показано на рис. 1. По самотечным линиям 2 от оголовка 1 вода подается к береговому колодцу 3, который совмещен с насосной станцией. Ответвления к отстойникам 4 выполнены от самотечных линий. Предусмотрены специальные задвижки, расположенные в смотровых колодцах 5, и предназначенные на время сезонного повышения мутности воды переключать водный поток на подачу в отстойники, и лишь после осветления подавать ее в береговой колодец. От насосной станции вода подается в напорный водовод 6.
