Водоприемное сооружение, находящееся на территории порта

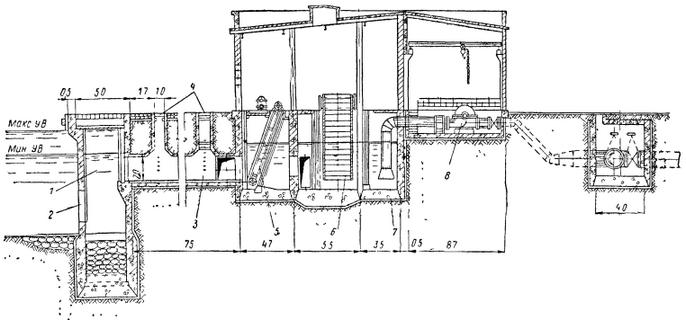

На рис.1 представлено устройство водоприемного сооружения, которое находится на территории порта. Береговой колодец передней стенкой 1 расположен в той же плоскости, что и набережная для причала судов. Перекрытие берегового колодца находится на одном уровне с поверхностью набережной, для того, чтобы не создавать помех при погрузочно-разгрузочных работах. Через входные окна 2, которые перекрыты крупноячеистой решеткой с прозором в 0,1 м, и расположены в передней стенке вода поступает внутрь колодца.
Рис. 1
Исходя из условий режима работы порта, насосная станция и помещение грубой очистки находятся на удалении 80 м от моря. В здание механической очистки вода поступает из берегового колодца по самотечной железобетонной галерее 3, имеющей две секции и смотровые колодцы 4. Далее, проходя последовательно сквозь наклонные решетки 5 (которые оборудованы механическими щетками для очистки), и вращающиеся сетки 6 вода поступает во всасывающее отделение 7. Здесь происходит забор воды насосными трубами 8 и по напорным водоводам вода доставляется к электрической теплосиловой станции.
Как показано на рисунке, на этом этапе задействованы усиленные устройства по механической очистке воды. Помимо этого, при наличии двух секций в конструкции проходной галереи существует возможность периодически чистить ее от обрастания и осадков.
Конструктивным исполнением водоприемников, которые расположены на открытом морском побережье, должна быть предусмотрена устойчивость к большим динамическим нагрузкам при ударах волн и давлению льда. При наличии таких опасностей часто применяются водоприемные сооружения берегового типа с защитными дамбами, с оголовками незатопленного островного типа и с приемными затопленными оголовками.
