Береговой морской водоприемник с защитной дамбой

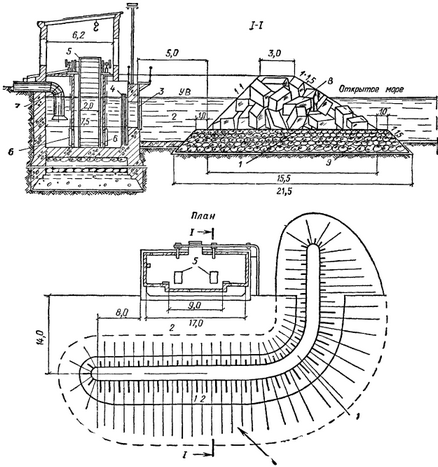

На рис. 1 показан береговой морской водоприемник, оборудованный защитной дамбой.
Рис. 1
Защитная дамба 1 расположена своеобразным ковшом - отстойником 2 вокруг передней части водоприемника. Тело дамбы принимает на себя динамические удары морских волн. На входных окнах водоприемника расположены грубые решетки 3 и плоские двойные съемные сетки 4. После этого вода поступает сквозь вращающиеся сетки 5. Назначение плоских сеток - работа в аварийном режиме, при остановке вращающихся сеток. Затем вода поступает во входные отверстия, перекрываемые дроссельными затворами 6 и, далее, через всасывающее отделение попадает во всасывающие трубы насосов 7. Дамба построена из массивных бетонных блоков 8, расположенных на насыпи, состоящей из каменной наброски 9.
