Незатопляемый (островной) приемный оголовок

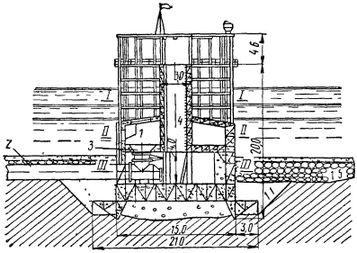

На рис. 1 схематически изображено устройство незатопляемого (островного) водоприемного оголовка, предназначенного для работы в крупном производственном водопроводе.
Рис. 1
Согласно требованиям к качеству воды и передвижению насосов вдоль береговой линии оголовок вынесен в глубину моря примерно на 1 км от берега. Подводная часть оголовка состоит из двух, расположенных концентрически, стальных цилиндров с заполненным между ними промежутком шириной 1 м бетоном. Входные окна 1, через которые внутрь поступает вода, расположены в цилиндрической стенке и в коническом перекрытии подводной части. В устройстве оголовке использована схема, при которой он разделен на три секции, с отводом из них воды по отдельным самотечным трубам 2 диаметром 2 м, снабженными приемными раструбами 3, на которых установлены затворы. В центральной части водоприемника расположена железобетонная цилиндрическая шахта 4, предназначенная для попадания в подводную часть, у которой внутренний диаметр равен 3 метрам. В надводной части оголовка вокруг центральной части расположена решетчатая конструкция, предназначенная для поддержки перекрытия с оборудованием.
По самотечным трубам вода подводится к водоприемной камере, расположенной на берегу и оборудованной вращающимися сетками. Далее, из камеры вода проходит по каналу к насосам. Насосная станция и водоприемная камера находятся на расстоянии 150 м от границы воды на берегу.
Для очистки самотечных труб от обрастания биологическими организмами и заиления производится отключение отдельных линий механическим способом.
