Устройство речных водоприемников берегового типа
Раздельный водоприемник (Рис.1) берегового типа состоит из колодца 1, как правило, железобетонного, фронтальная часть которого находится в русле реки. Для забора воды из реки предназначены входные окна 2, которые находятся в передней стене колодца, и далее всасывается насосами по всасывающим трубам 3.

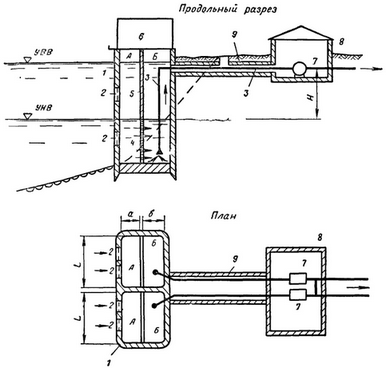

Рис. 1. Речной водоприемник берегового типа
Как правило, речные водоприемники оборудуются системой механической, грубой, предварительной очисткой воды. Для этого на входных окнах смонтированы решетки, предназначенные для защиты водоприемника от посторонних предметов крупных размеров. Помимо этого, во время движения воды к всасывающим трубам от впускных окон, фильтрация воды происходит при прохождении воды через перегородку 5, разделяющей водоприемный колодец на два резервуара: приемный (передний) А и всасывающий (задний) Б, на которой установлена сетка 4. В ячейках этой сетки остается основная часть загрязняющих примесей воды: мелкий мусор, водоросли, зоопланктон и т.д. Такая предварительная, грубая система механической очистки (процеживание) весьма облегчает работу по осветлению воды, устраняет засоры в системах насосов и труб, а, иногда, при невысоких требованиях к качеству воды позволяет использовать ее для промышленного водоснабжения.
В верхней части водоприемного колодца должен быть устроен служебный павильон 6, из которого осуществляются осмотры механизмов и арматуры, очистка сеток, и другие технологические операции по обслуживанию водоприемного сооружения.
Пройдя через фильтрующие сетки, вода забирается насосами 7 по всасывающим трубам 3.
Строительство отдельно стоящей насосной станции обуславливается характером рельефа и геометрией береговой линии, геологическими условиями, и степенью риска затопления при поводке.
В целях улучшения условий всасывания насосную станцию рекомендуется располагать максимально близко к водоприемнику.
Размеры здания насосной станции, необходимость и уровень заглубления водоприемников зависят от допустимой высоты всасывания насосов и крайних отметок колебания уровня воды. Осевой центр насосов должен располагаться на минимально возможной отметке уровня воды в реке и ограничивается высотой столба всасывания насосов (при этом учитываются потери напора во всасывающих линиях).
По возможности, с целью обеспечить большую надежность и улучшить условия эксплуатации объекта, насосные установки нужно устанавливать ниже минимально возможного уровня воды в реке, т.е. под заливом.
Для облегчения периодических осмотров и ремонтов трубы всасывания 3 стремятся расположить в специальной галерее 9.
При устройстве водоприемного колодца применяется разделение его на несколько независимых параллельных секций продольными, по количеству насосов, перегородками (например, в водоприемнике на рис. 1 этих секции две). Такая конструкция позволяет обеспечить бесперебойность работы и выполнять регламентные работы по ремонту и чистке, не прекращая подачу воды потребителям.
Если условия работы по топографическим, гидрологическим, и геологическим условиям благоприятны, то оптимально строительство совмещенных водоприемников. При прочих достоинствах эти водоприемники отличаются своей экономичностью и получили более широкое применение, чем раздельные.
Вид берегового водоприемника в плане может иметь прямоугольную, круглую или эллипсоидальную форму, которая принимается исходя из выбора типа водозаборных устройств, условий водного потока в районе станции и сложности производства работ при его строительстве, а также условий расположения станции.
Размеры водоприемника, оборудования и основных элементов (решеток, труб, очистных сеток ит.д.) принимаются частично из результатов гидравлического расчета, и частично по условиям их конструктивных и эксплуатационных характеристик. При этом береговой водоприемник проверяется на устойчивость к воздействию льда, водных потоков, грунта на сдвиг, опрокидывание и всплытие, прочность конструкции при заданных динамических нагрузках.
