Оптимальным считается дистанционное автоматическое непрерывное бесступенчатое регулирование, которое предполагает использование для регулирования клапанов с профилированным плунжером, а также обеспеченное мембранными электрическими или пневматическими исполнительными механизмами. Менее совершенным считается применение ручного местного периодического регулирования, с применением для регулирования клапанов с ручным приводом.
При 2-х позиционном автоматическом регулировании возможно использование быстродействующей защитной (запорной) арматуры, имеющей соответствующую конструкцию.
Устройства системы автоматического регулирования, которые влияют на процесс в зависимости от получаемой командной информации, называются исполнительными устройствами.
Исполнительное устройство включает два обязательных функциональных блока (исполнительный механизм и регулирующий орган), а также может быть предусмотрено и наличие дополнительных блоков.
В соответствии с действиями исполнительные устройства с силовой пружиной или грузом делятся на нормально открытые (НО), в которых прекращение подачи энергии создает перестановочное усилие под воздействием которого открывается проход, а также "нормально" закрытые (НЗ), прекращение подачи энергии в которых создает перестановочное усилие под воздействием которого закрывается проход.

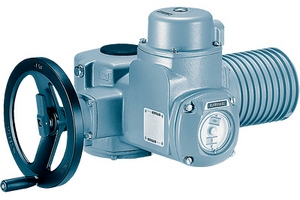

Исполнительный механизм - это функциональный блок, который в соответствии с поступаемой командной информацией обеспечивает управление регулирующим органом. Исполнительные механизмы можно поделить на отдельные группы и в соответствии с энергией, которая ими управляет. По этому критерию выделяют гидравлические, пневматические и электрические исполнительные механизмы.
Элемент, с помощью которого передается перестановочное усилие (момент) органу регулирования, называют выходным элементом. Орган регулирования - это элемент регулирующей арматуры, который воздействует на процесс с помощью регулирования пропускной способности. При этом регулирующий орган включает подвижную (плунжер) и неподвижную (седло) части.
В настоящее время возможно применение следующих методов управления арматурой:
- ручное управление с ручным приводом;
- кнопочное (ручное) управление с механическим приводом;
- автоматическое управление с механическим приводом.
При этом возможно несколько вариантов регулирования технологических процессов с использованием арматуры. Так выделяют периодическое и непрерывное, местное и дистанционное, периодическое и непрерывное, ручное и автоматическое, позиционное (2-х позиционное и более) и бесступенчатое регулирование.
Методы управления арматурой: описание
