Речные водоприемники руслового типа


Принципиальная схема

Водоприемные сооружения руслового типа обычно используются на реках с относительно пологими берегами. Обычно в таких условиях глубины, пригодные для качественного забора воды находятся на весьма большом удалении от берега. Помимо этого, пологие берега допускают значительные сезонные колебания уреза воды (затопление берега) вслед за сезонными  колебаниями уровня речной воды. А, так как, затопление насосной станции недопустимо, то ее необходимо располагать вне зоны затопления, что вызывает значительное удлинение труб от точки водозабора до насосной станции. Строительство длинных всасывающих линий снижает надежность водоприемного сооружения и экономически невыгодно.

Поэтому в водоприемниках руслового типа всасывающие линии заменяют (на значительной части их длины) самотечными, через которые выполнен своеобразный глубокий ввод воды вглубь берега с максимально близким подводом ее к насосной станции.

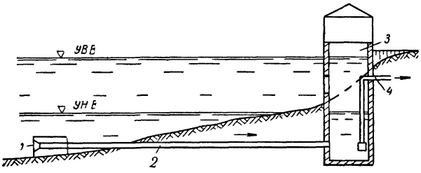

Рис. 1
1 - оголовок; 2 - самотечные трубы, 3 - береговой колодец, 4 - к насосам

На рис. 1 приводится принципиальная схема руслового водоприемника. В этом случае прием воды непосредственно из русла реки выполняется через оголовок 1, конструктивно оформленный в зависимости от объема потребляемой воды, ледовых условий, глубины русла, характеристик грунта и т.д. Далее от оголовка по самотечным трубам вода подается к береговому колодцу 3. Он имеет некоторые отличия по конструкции и составу оборудования от обычных водоприемников берегового типа, так как вода подается в него по самотечным трубам, а не через входные окна. Хотя, как и водоприемник берегового типа, береговой колодец оборудован приемным и всасывающим отделением, а также сетками грубой механической очистки воды. Береговой колодец может совмещаться с насосной станцией 4 или быть устроен раздельно с ней.

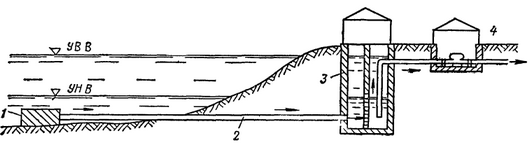

Рис. 2
1 - оголовок; 2 - самотечные трубы, 3 - береговой колодец, 4 - к насосам

В случае выполнения определенных условий (величина амплитуды колебания воды, профиль берега) применяется комбинированный водоприемник (рис. 2), на котором при высоком уровне забор воды происходит через входные окна передней стенки берегового колодца, как и у водоприемника обычного берегового типа.

При большой амплитуде изменения уровня воды в реке водоприемники руслового типа могут быть устроены с двумя ярусами самотечных труб, чтобы иметь возможность приема воды с минимальным количеством взвеси.

Для уменьшения глубины закладки самотечных труб, в некоторых случаях их заменяют сифонными линиями.

       Оголовки
       Самотечные и сифонные линии
       Береговые колодцы
       Водоприемники руслового типа, оборудованные отстойниками
